一、條紋產生的五大根源分析

1. 砂輪不平衡與修整不當

砂輪不平衡是導致條紋的首要原因。當砂輪重心偏離旋轉中心時，會產生周期性振動，在工件表面留下均勻條紋。同時，砂輪鈍化或修整不當會使磨粒無法有效切削，而是摩擦工件表面造成劃痕。定期使用金剛石修整器修整砂輪是維持磨削精度的關鍵。

2. 冷卻液應用不充分

冷卻液不足或噴射位置不當會導致磨削區域過熱，產生熱應力條紋。實驗表明，冷卻液流量不足標準需求的70%時，條紋缺陷發生率提高40%以上。確保冷卻液充分覆蓋磨削接觸區，并能及時沖走金屬碎屑至關重要。

3. 進給參數設置不合理

過大的橫向進給量或工作臺速度會使砂輪與工件間產生沖擊，形成振動條紋。特別是在精磨階段，建議將進給量降至粗磨的30%-50%，工作臺速度控制在10-15米/分鐘。

4. 設備狀態不佳

機床導軌磨損、主軸軸承間隙增大或液壓系統不穩定等設備問題都會轉化為加工振動。數據顯示，超過三年未進行主軸精度檢測的設備，條紋問題發生率提高2.5倍。

5. 工件裝夾與材質問題

裝夾剛性不足會導致磨削過程中工件微振動，形成不規則條紋。同時，材質硬度不均勻的工件更容易出現條紋缺陷，尤其是熱處理后存在軟硬點的材料。

二、條紋消除的實戰操作指南

第一步：砂輪精密平衡與修整

- 使用動平衡儀對砂輪進行兩級平衡校正，確保殘余不平衡量小于0.1g/mm

- 采用銳利的單點金剛石修整器，以0.02mm/次的精細修整量修整砂輪

- 修整后使用油石輕輕打磨砂輪邊緣，去除松散磨粒

第二步：優化冷卻系統

- 檢查冷卻液濃度（建議4%-6%），定期更換（不超過3個月）

- 調整噴嘴位置，確保冷卻液直接覆蓋磨削接觸區

- 增加擋板防止飛濺，保證流量不低于20L/min

第三步：科學設置磨削參數

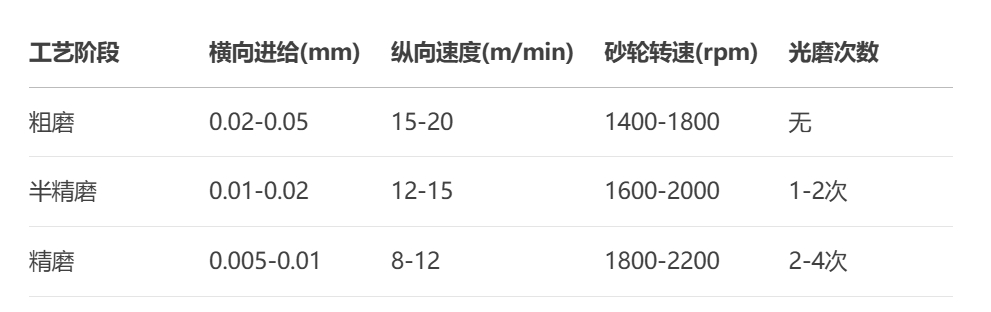

第四步：設備精度檢測與維護

- 使用激光干涉儀檢測導軌直線度，控制在0.01mm/m以內

- 調整主軸軸承預緊力，確保徑向跳動≤0.005mm

- 清理液壓系統，保證工作臺運行平穩無爬行

三、預防條紋產生的日常維護要點

建立砂輪管理系統：記錄每片砂輪的修整次數和使用壽命，超過300次修整或使用時限的砂輪強制更換。砂輪存放使用專用貨架，避免受潮變形。

實施設備健康監測：每日檢查液壓系統壓力穩定性；每周檢測導軌潤滑狀態；每月使用振動檢測儀測量主軸振動值，建立設備健康檔案。

優化工件裝夾工藝：對薄片類工件采用磁性夾具+真空吸盤雙重固定；對異形工件設計專用工裝；磨削前輕敲工件檢查裝夾牢固度，避免“虛夾”現象。

四、針對特殊材料的技術參數優化

加工不銹鋼等粘性材料時：

- 選用WA（白色氧化鋁）砂輪，粒度46-60

- 降低砂輪轉速至1200-1500rpm

- 提高冷卻液濃度至8%-10%，添加極壓添加劑

加工淬硬鋼（HRC>55）時：

- 采用CBN砂輪，濃度75%-100%

- 精細修整（0.01mm/次），保持磨粒鋒利

- 減小進給量至常規值的50%，增加光磨次數

平面磨床加工表面質量直接影響產品價值。預防性維護與參數優化可將條紋發生率降低90%以上。當問題出現時，請從砂輪-冷卻-參數-設備四方面系統排查。如需獲取平面磨床保養檢查清單或磨削參數計算工具，歡迎隨時咨詢我們的技術團隊。

某精密部件廠執行上述方案后，工件表面粗糙度從Ra0.8μm降至Ra0.2μm，條紋不良率由23%降至1.2%，每年減少返工損失超60萬元。
